CAD Model - Eind versie

De afgelopen 1,5 week heb ik mijn koptelefoon zijn eind vorm gegeven. In onderstaande dia voorstelling is te zien hoe de koptelefoon is getekend.

Eerder deze week was de kap boven aan nog dicht maar doordat het uiteindelijk moeilijker te vacuümvormen was heb ik deze uiteindelijk aangepast. Nu is de enige verbinding lijm. Voorheen zat tussen de kap en de hoofdband een schroefdraad verbinding.

Bij deze aanpassing heb ik ook mijn 'BOB' oftewel mijn constructiedeel moeten aanpassen. Nu zit het constructiedeel vast vast aan de hoofdband en de kap aan de hoofdband. Ook de hoofdband heeft een verandering ondergaan. Om de hoofdband aan de kap te zetten, heb ik de hoofdband verlengd en verjongd.

Update produceren: Vandaag was de insteek om te frezen maar door omstandigheden met de freesmachine komt dat pas maandag aan de orde. Hetzelfde geld voor het 3D-Printen.

Opmerking: Vandaag kreeg ik van Jan-Willem te horen dat ik mijn hoofd band pas kan gaan frezen als iedereen zijn kap gefreesd heeft. Tot die tijd moest ik uit gaan van het printen van mijn hoofdband. Natuurlijk hoop ik op het eerste.

Koptelefoon + Hoofd - Render

Koptelefoon - Render

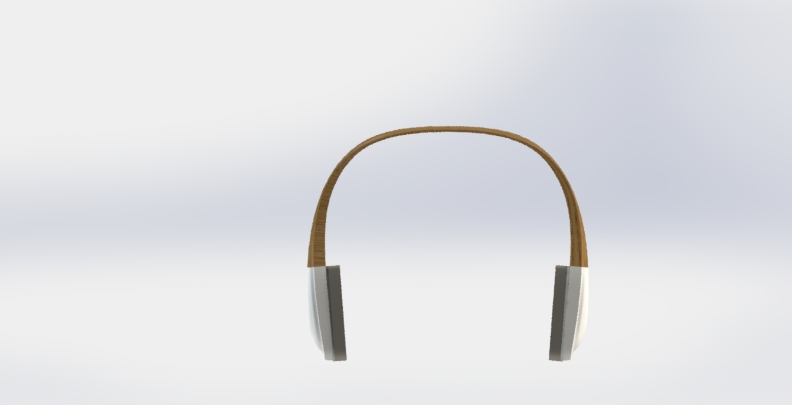

Koptelefoon - Render - Vooraanzicht

Hoofdband - Render

Hoofdband - Render ingezoomed

Kap - Render

Constructie deel + Speaker - Render

Constructie deel - Render

Constructie deel + Speaker - Render ingezoomed

Constructie deel ingezoomed - Render
