Eerste opzet in CAD

Jeremy Stam
9 nov 2017
1 minuten om te lezen

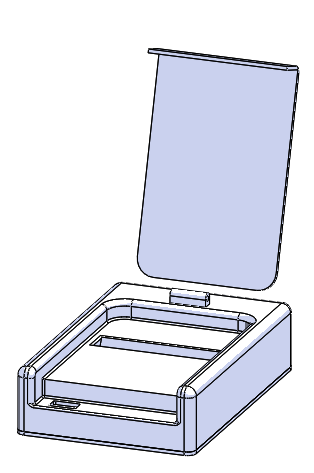

Na de vormgeving te hebben bepaald, wilde ik deze week een opzet in CAD zetten. Ik ga deze enigszins nog aanpassen voordat ik hem ga 3D-Printen voor het Proof of Concept (PoC). Zo komt het scharnierend gedeelte er nog in.

In de opzet heb ik nog niet extreem veel rekening gehouden met het maakbaar maken. Ik denk er nu aan om het uiteindelijk te gaan spuitgieten. Kan veranderen natuurlijk.

Ook heb ik het kabeltje besteld dat voor de tussen koppeling zorgt tussen Mircro-USB en USB. Vandaar het rechthoekige gat aan de voorkant. Uiteindelijk wil het uiteinde van het kabeltje fixeren aan de binnenkant. Zo heb ik de elektronica dadelijk netjes weggewerkt. Positie van dit gat kan nog veranderen. Het wordt een afweging van uitstraling en maakbaarheid.

Note: Door op de afbeelding te klikken, kun je door de afbeeldingen bladeren.
